一、項目背景

      鋁礦原料庫作業現場希望通過無線傳輸?shù)姆绞秸{(diào)度堆取料機從而提升自動化水平、提高運作效率，因此需要讓主PLC發出的控制信號通過無線傳輸?shù)姆绞絺鬏斀o堆取料機的從PLC進行調度，要求無線傳輸系統具有高可靠性，實時性，零故障率，且作業現場攝像機拍到的視頻需要24小時不間斷無線回傳到指揮室。堆料廠揚塵很大，機器作業震動強，在這種環境下長期穩定工作需要無線傳輸設備具備很高IP防護等級且抗震性強，同時傳視頻需要無線傳輸設備帶寬足夠高。

二、天際通聯無線網絡雙路熱備方案：

      天際通聯無線網絡雙路熱備方案，具有高帶寬、低時延、穩定移動中傳輸、組網簡單、適合工業通信應用等優勢特點。非常適合完成堆取料機、天車行車等大型作業器械的實時無線數據可靠傳輸。在工廠部署無線網絡通信系統，不會破壞工廠當前基礎建設，不用架空或地埋線纜，實現快速搭建網絡，高速穩定傳輸數據。

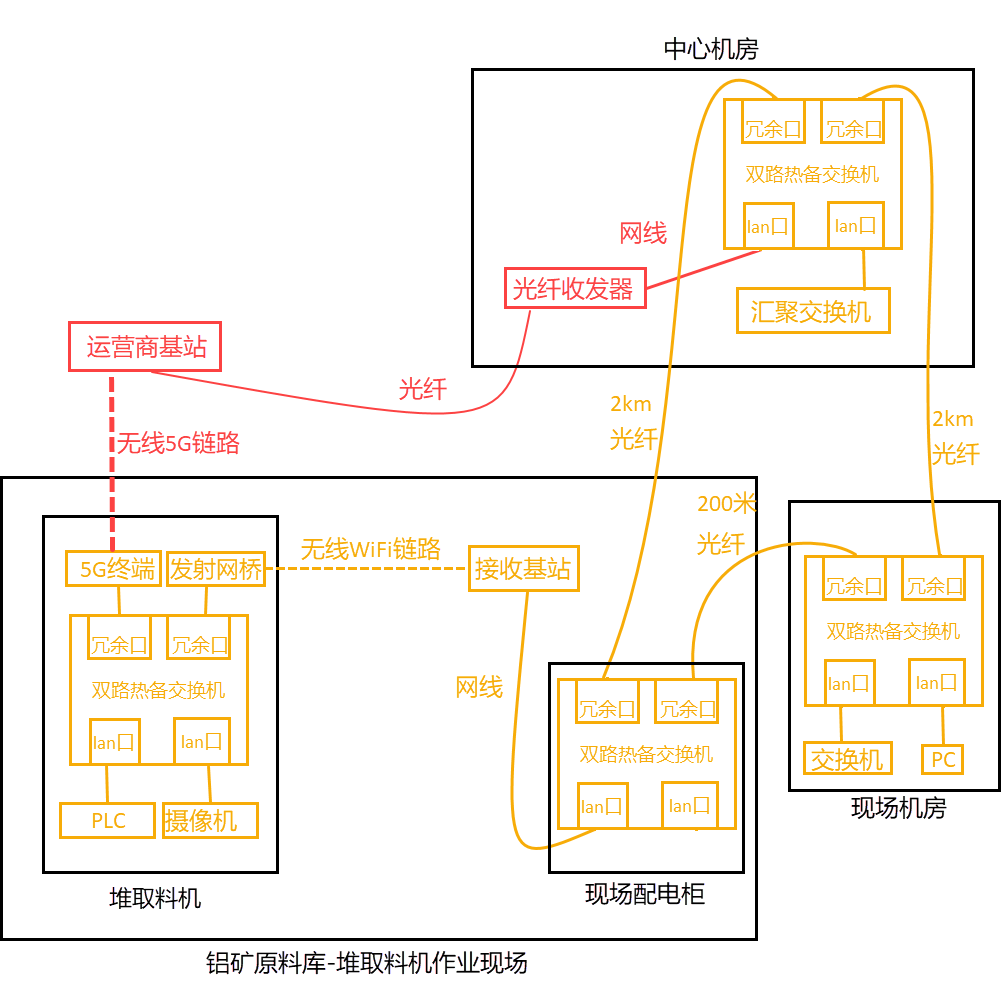

拓補說明：

      堆取料機部署1臺發射網橋和5G終端，發射網橋與現場的接收基站組成無線WiFi鏈路，5G終端與室外運營商基站組成無線5G鏈路；堆取料機部署1臺雙路熱備交換機，進行無線5G鏈路、無線WiFi鏈路的雙路熱備。

      現場配電柜、現場機房、中心機房各部署1臺雙路熱備交換機，進行光纖鏈路雙路熱備。

三、方案優勢：
       基站設備采用千兆11AC協議，物理速率最高可達867Mbps，客戶端亦采用同等配置的鑄鋁外殼IP68防護等級抗震抗強電磁干擾環境的設備，工作溫度可達-50°到80°，確保在鋁礦原料庫作業現場這種復雜環境及高溫條件下的設備的穩定性。

      考慮堆取料機是相對移動的，此次傳輸設備，均采用天線一體化的定向設備，設備傳輸距離最遠可達3KM以上。設備固定方向均朝向堆取料機一側，安裝要求和基站同等高度，所有設備支持抱箍安裝，安裝支架固定孔徑在40-50MM之間。用于無線傳輸?shù)脑O(shè)備，間隔一定距離安裝（建議2個設備錯開1米以上的距離），確保設備之間的干擾降低到最低。
       接收基站，裝在同一側，減少走線難度，選擇與電控柜最近的距離等，都可以根據現場環境，做靈活調整。
